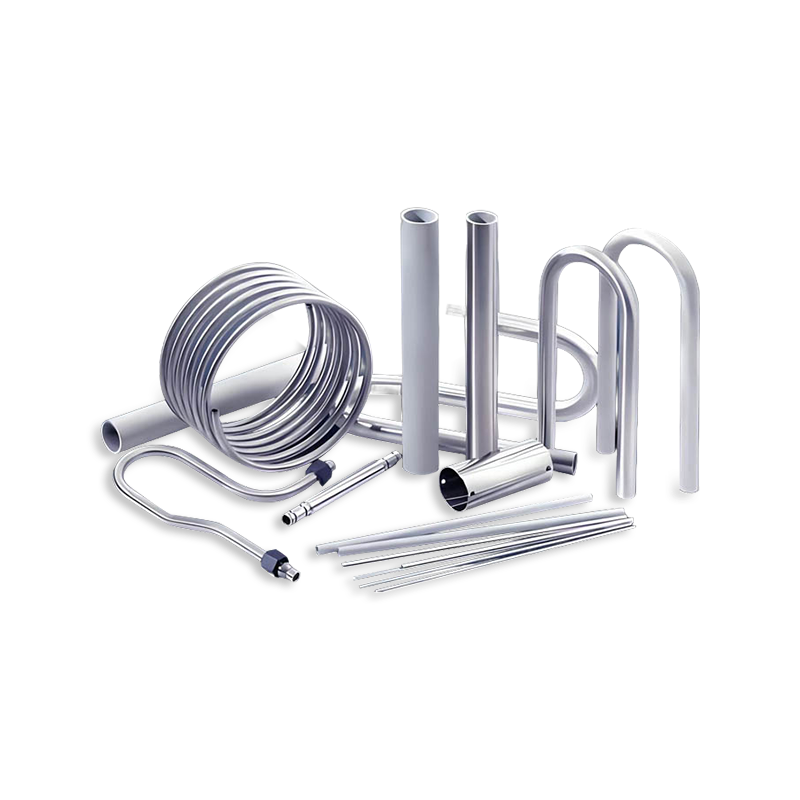

Tubes en acier inoxydable sont des structures cylindriques creuses fabriquées à partir d'un alliage en acier qui contient un minimum de 10,5% de chrome. Cette teneur en chrome est cruciale car elle forme une couche passive et protectrice à la surface, empêchant la rouille et la corrosion. Ces tubes sont des composants essentiels dans d'innombrables industries, du transport de liquides et de gaz à la fourniture de soutien structurel. Leur importance découle d'une combinaison de durabilité, d'hygiène et d'attrait esthétique.
Les principaux avantages de l'utilisation de tubes en acier inoxydable incluent leur résistance à la corrosion exceptionnelle, leur résistance à la traction élevée et la capacité de résister à des températures extrêmes. Ils sont également faciles à nettoyer et à entretenir, ce qui les rend idéaux pour des applications sanitaires comme celles des secteurs alimentaire et médical. De plus, la nature non réactive de l'acier inoxydable garantit qu'elle ne contamine pas les matériaux avec lesquels il entre en contact, préservant la pureté et l'intégrité.
Qu'est-ce que l'acier inoxydable?
L'acier inoxydable est une famille d'alliages à base de fer connus pour leur excellente résistance à la corrosion. L'élément déterminant de sa composition est le chrome, qui réagit avec l'oxygène pour former une fine couche invisible d'oxyde de chrome à la surface. Cette couche, connue sous le nom de film passif, est ce qui donne à l'acier inoxydable sa qualité "en acier inoxydable". D'autres éléments sont également ajoutés pour améliorer les propriétés spécifiques, telles que le nickel pour l'amélioration de la ductilité et la résistance à la corrosion dans les environnements acides, ou le molybdène pour une résistance encore plus grande aux piqûres et à la corrosion des crevasses.
Les propriétés de l'acier inoxydable sont diverses et peuvent être adaptées en ajustant sa composition. Les propriétés clés comprennent:
Résistance à la corrosion: Comme mentionné, c'est la principale caractéristique de l'acier inoxydable. Différentes notes offrent différents niveaux de résistance à différents agents corrosifs.
Haute résistance et durabilité: l'acier inoxydable peut être très fort et dur, ce qui le rend adapté aux applications structurelles et porteuses de pression.
Résistance à la température: il peut bien fonctionner à des températures élevées et basses sans perte significative de ses propriétés mécaniques.
FORMABLITÉ: Certaines notes sont très malléables, ce qui leur permet de se former facilement en formes complexes.
Propriétés hygiéniques: La surface lisse et non poreuse de l'acier inoxydable le rend facile à nettoyer et à désinfecter, ce qui est vital pour les environnements stériles.
 |  |
Types de tubes en acier inoxydable
Les tubes en acier inoxydable se présentent sous différentes formes, chacune conçue pour des applications spécifiques. Les principales différences résident dans leur processus de fabrication, leur forme et la note spécifique de l'acier inoxydable utilisé.
Tubes en acier inoxydable sans couture vs
La principale distinction des tubes en acier inoxydable est la façon dont elles sont fabriquées.
Tubes en acier inoxydable sans couture: ceux-ci sont fabriqués à partir d'un bloc solide d'acier (billette) qui est chauffé et extrudé sur un mandrin pour créer un tube creux. Parce qu'il n'y a pas de soudures, des tubes sans couture offrent une résistance supérieure, des évaluations de pression et une résistance à la corrosion uniforme dans toute la structure. Ils sont souvent utilisés dans des applications à haute pression comme les pipelines pétrolières et gaziers, systèmes hydrauliques et tubes de chaudière.
Tubes soudés en acier inoxydable: ceux-ci sont produits à partir de feuilles plates d'acier inoxydable (bobines) qui sont roulées en forme de tube puis soudées le long de la couture. Les progrès de la technologie de soudage (tels que le soudage du gaz inerte (TIG) en tungstène) ont rendu ces tubes très fiables. Les tubes soudés sont généralement plus rentables et disponibles en longueurs continues plus longues que les tubes sans couture. Ils sont idéaux pour les applications où la finition esthétique est importante ou pour les applications de pression non critique, comme dans les garde-corps, les meubles et certains équipements de transformation des aliments.
Différentes formes
Alors que les tubes ronds sont les tubes en acier inoxydable les plus courants sont également disponibles dans d'autres formes en fonction de divers besoins fonctionnels et esthétiques.
Tubes ronds: Ce sont le type le plus courant, évalué à leur résistance structurelle et à leur efficacité dans le transport des fluides. Ils sont utilisés partout, des mains courantes architecturales à la tuyauterie industrielle.
Tubes carrés et rectangulaires: ces tubes fournissent une esthétique plus moderne et propre et sont fréquemment utilisées dans les applications architecturales, structurelles et meubles. Leurs surfaces plates les rendent idéales pour rejoindre et créer des cadres rigides.
Grades en acier inoxydable communs
La note de l'acier inoxydable utilisé dicte les propriétés spécifiques du tube et l'adéquation pour différents environnements. Les notes les plus courantes proviennent de la série 300, qui sont des aciers inoxydables austénitiques.
Grade 304: Il s'agit de la qualité en acier inoxydable la plus utilisée. Il contient 18% de chrome et 8% de nickel, ce qui lui donne une excellente résistance à la corrosion dans une variété d'atmosphères et d'expositions chimiques. Il est hautement soudable et formable, ce qui en fait un excellent choix polyvalent pour l'équipement de cuisine, la transformation des aliments et les applications architecturales.
Grade 316: Souvent appelé acier inoxydable "de qualité marine", le grade 316 contient du molybdène en plus du chrome et du nickel. Le molybdène assure une résistance supérieure aux piqûres et à la corrosion, en particulier dans les environnements riches en chlorure comme les zones côtières ou les usines de transformation chimique. Il s'agit du choix préféré pour les applications marines et les instruments chirurgicaux.
Grade 321: Cette note est similaire à 304 mais avec l'ajout de titane. Le titane stabilise l'acier, empêchant un phénomène appelé «désintégration de soudure» qui peut se produire lorsque le matériau est chauffé à des températures élevées. Cela rend le grade 321 idéal pour les applications impliquant des températures élevées et un soudage, telles que les collecteurs d'échappement des avions et les pièces de la fournaise.
| Fonctionnalité | Tube sans couture | Tube soudé |
| Processus de fabrication | Extrudé d'une billette solide. | Roulé à partir d'une bande plate et soudé le long d'une couture. |
| Résistance et pression | Notes de pression plus élevées; résistance uniforme. | Généralement la baisse de la pression; potentiel d'une couture de soudure plus faible. |
| Coût | Plus cher. | Plus rentable. |
| Résistance à la corrosion | Uniforme dans tout le tube. | La couture de soudure peut parfois avoir des propriétés de résistance différentes. |
| Applications | Systèmes critiques à haute pression (pétrole et gaz, hydraulique). | Applications structurelles, architecturales, décoratives et à basse pression. |
| Formes typiques | Rond. | Rond, carré, rectangulaire. |
Propriétés des tubes en acier inoxydable
L'utilisation généralisée de tubes en acier inoxydable témoigne de leur combinaison unique de propriétés. Ces caractéristiques en font un choix fiable dans une vaste gamme d'environnements et d'applications.
Résistance à la corrosion
Il s'agit sans doute de la propriété la plus importante des tubes en acier inoxydable. La teneur en chrome forme une couche passive et auto-guérison qui protège le métal sous-jacent de la rouille et de divers agents corrosifs. Le niveau de résistance à la corrosion varie selon le grade. Alors que 304 en acier inoxydable sont excellents pour les applications générales, des notes comme 316 et 317 sont spécifiquement conçues pour des environnements rigoureux et corrosifs, tels que ceux avec des concentrations de sel élevés ou des produits chimiques agressifs.
Résistance à la traction et durabilité
L'acier inoxydable est connu pour son rapport résistance / poids élevé. Les tubes fabriqués à partir de ce matériau peuvent résister à une pression significative et à une contrainte mécanique sans se déformer ou casser. Cette résistance à la traction les rend idéaux pour les applications structurelles et pour le transport de fluides à haute pression. Leur durabilité garantit une longue durée de vie de service, réduisant le besoin de remplacements fréquents.
Résistance à la température
Les tubes en acier inoxydable fonctionnent exceptionnellement bien à travers une large gamme de températures. Ils peuvent maintenir leur intégrité structurelle et leur force dans les environnements cryogéniques (extrêmement faibles) et à haute température. Cela les rend adaptés aux applications telles que les échangeurs de chaleur, les fours et le stockage cryogénique. Certains grades, comme 321, sont spécifiquement stabilisés pour résister à la sensibilisation et à la corrosion lorsqu'ils sont exposés à des températures élevées pendant des périodes prolongées.
Propriétés hygiéniques
La surface lisse et non poreuse des tubes en acier inoxydable en fait un choix supérieur pour les applications sanitaires. Cette surface empêche l'adhésion des bactéries et autres micro-organismes, et est facile à nettoyer et à stériliser. C'est pourquoi les tubes en acier inoxydable sont la norme pour les industries alimentaires et boissons, médicales et pharmaceutiques, où l'hygiène est primordiale.
Processus de fabrication
La production de tubes en acier inoxydable implique plusieurs processus spécialisés qui façonnent le matériau dans sa forme finale. La méthode choisie dépend des propriétés et de l'application souhaitées.
Dessin à froid
Le dessin à froid est un processus utilisé pour produire des tubes sans couture avec des dimensions précises et une finition de surface lisse. Un tube est tiré à travers une matrice, ce qui réduit son diamètre et son épaisseur de paroi tout en augmentant sa longueur. Ce processus travaille à l'acier, améliorant sa résistance à la traction et sa dureté. Les tubes dessinés à froid sont souvent utilisés dans les systèmes hydrauliques, les composants automobiles et les instruments médicaux où des tolérances étroites sont essentielles.
Extrusion
L'extrusion est un processus de travail à chaud utilisé pour créer des tubes sans couture. Une billette chauffée d'acier inoxydable est poussée à travers un dé pour former la forme souhaitée. Cette méthode est efficace pour produire des tubes de grand diamètre et ceux avec des murs épais. L'extrusion est souvent suivie d'un dessin à froid pour atteindre les dimensions finales et la qualité de surface.
Techniques de soudage (tig, laser, etc.)
Pour les tubes soudés, le processus de fabrication commence par une bande plate d'acier inoxydable. Cette bande est roulée en forme circulaire, et la couture est ensuite soudée ensemble. Les techniques de soudage les plus courantes comprennent:
Soudage TIG (gaz inerte en tungstène): Cette méthode utilise une électrode en tungstène non consommée et un bouclier à gaz inerte pour produire une soudure propre et de haute qualité. Il est largement utilisé pour produire des tubes en acier inoxydable soudé de haute qualité.
Soudage au laser: Ce processus utilise un faisceau laser concentré pour fusionner les bords de la bande. Il offre une vitesse élevée et une précision, ce qui le rend adapté à la production de tubes à volume élevé avec des murs minces et une couture de soudure étroite et propre.
 |  |
Applications de tubes en acier inoxydable
La polyvalence des tubes en acier inoxydable les rend indispensables dans un large éventail d'industries. Leur application spécifique dépend souvent de la note choisie, du processus de fabrication et des dimensions.
Applications industrielles
Les tubes en acier inoxydable sont essentiels pour exiger des environnements industriels. Dans le traitement chimique, ils sont utilisés pour transporter des produits chimiques et des gaz corrosifs en raison de leur résistance exceptionnelle à l'attaque chimique. L'industrie du pétrole et du gaz s'appuie sur des tubes en acier inoxydable sans couture pour les pipelines à haute pression et les échangeurs de chaleur, où la sécurité et la durabilité sont primordiales.
Construction et architecture
Dans la construction et l'architecture, les tubes en acier inoxydable fournissent à la fois l'intégrité structurelle et un attrait esthétique moderne. Ils sont utilisés pour les mains courantes, les balustrades et les clôtures car ils sont forts, durables et résistent à la rouille de l'exposition aux intempéries. Leur finition propre les rend également populaires pour les éléments décoratifs et les façades du bâtiment.
Utilisations médicales et pharmaceutiques
Les propriétés hygiéniques de l'acier inoxydable en font le matériau de choix pour les applications médicales et pharmaceutiques. Les tubes sont utilisés pour les instruments chirurgicaux, l'équipement hospitalier et dans les environnements de salle blanche pour transporter l'eau et les gaz purifiés. La grade 316 est souvent préférée ici en raison de sa résistance supérieure aux chlorures.
Industrie des aliments et des boissons
L'industrie des aliments et des boissons utilise largement des tubes en acier inoxydable pour leur surface non réactive et facile à nettoyer. Ils sont utilisés dans les équipements de transformation des aliments, les pipelines laitières et les systèmes de brasserie pour garantir que les produits restent purs et exempts de contamination. Les surfaces internes sans couture et polies de ces tubes empêchent l'accumulation de bactéries.
Applications automobiles
Dans le secteur automobile, les tubes en acier inoxydable sont utilisés pour les systèmes d'échappement et les conduites de carburant car ils peuvent résister à des températures élevées et résister à la corrosion des gaz d'échappement et du carburant. Leur force et leur durabilité en font également un excellent choix pour d'autres composants comme les cadres structurels dans les véhicules haute performance.
Normes et spécifications
Adhérer à des normes spécifiques est crucial pour assurer la qualité, la sécurité et la compatibilité des tubes en acier inoxydable. Ces normes définissent tout, de la composition des matériaux aux dimensions et aux tolérances.
Normes ASTM
L'American Society for Testing and Materials (ASTM) fournit des normes largement reconnues pour les tubes en acier inoxydable. Par exemple, ASTM A269 couvre les tubes en acier inoxydable austénitique sans couture et soudés pour le service général, tandis que l'ASTM A312 spécifie un tuyau en acier inoxydable austénétique sans faille, soudé et fortement à froid.
Normes
Les normes européennes (En) sont également un ensemble clé de spécifications. EN 10217-7 Spécifie les conditions de livraison techniques pour les tubes en acier inoxydable soudé à des fins de pression, tandis que EN 10216-5 couvre des tubes sans couture. Ces normes garantissent que les tubes fabriqués en Europe répondent à des critères de qualité et de sécurité stricts.
Dimensions et tolérances
Les normes spécifient également les dimensions (comme le diamètre extérieur et l'épaisseur de la paroi) et les tolérances (les variations acceptables des dimensions spécifiées). Ces mesures précises sont essentielles pour garantir que les tubes s'adaptent correctement aux raccords et à d'autres composants, en particulier dans les systèmes complexes. Ils dictent la variation de l'épaisseur de la paroi, l'ovalité et la rectitude, garantissant l'uniformité et la fiabilité.
| Corps standard | Numéro standard | Description et application clé |
| ASTM (American Society for Testing and Materials) | ASTM A269 | Couvre des tubes en acier inoxydable au austénitique sans couture et soudés pour un service général, où la résistance à la corrosion est la principale préoccupation, dans des environnements à basse et à haute température. |
| ASTM A270 | Spécifie les tubes hygiéniques en acier inoxydable sans couture et soudés pour les industries laitières, alimentaires et pharmaceutiques, en se concentrant sur les exigences hygiéniques. | |
| ASTM A312 | Détails Les tuyaux en acier inoxydable austénitique en acier inoxydable austénitique en acier inoxydable austénitique sans couture et lourdement à froid pour les services corrosifs à haute température et générale. Il s'agit d'une norme cruciale pour la tuyauterie de pression. | |
| ASTM A554 | Concerne les tubes mécaniques soudés en acier inoxydable utilisés dans les applications structurelles, automobiles et autres applications mécaniques. Il se concentre sur des propriétés telles que les tolérances dimensionnelles et la finition de surface. | |
| ASTM A789 / A790 | Couvre les tubes en acier inoxydable ferritique / austénitique (duplex) sans couture et soudés pour un service de corrosion général, en mettant l'accent sur la résistance à la fissuration de la corrosion. | |
| EN (Norme européenne) | EN 10216-5 | Cette norme spécifie les conditions de livraison techniques pour les tubes en acier inoxydable sans couture destinés à des fins de pression, comme chez les chaudières et les échangeurs de chaleur. |
| EN 10217-7 | Décrit les conditions de livraison techniques pour les tubes en acier inoxydable soudés à des fins de pression, garantissant leur qualité pour les applications exigeantes. | |
| En 10312 | Définit les exigences des tubes en acier inoxydable soudé utilisés pour le transport de liquides aqueux, y compris l'eau potable, mettant en évidence les propriétés hygiéniques et non corrosives. | |
| Général | Dimensions et tolérances | Ces spécifications définissent la plage acceptable pour le diamètre extérieur du tube, l'épaisseur de la paroi, la rectitude et l'ovalité, qui sont cruciales pour l'ajustement et la fonction appropriés dans n'importe quel système. |
Rejoindre et installation
Une jointure et une installation appropriées sont essentielles aux performances et à la longévité des systèmes de tubes en acier inoxydable. La méthode choisie dépend de l'application, des exigences de pression et du grade d'acier inoxydable.
Soudage des tubes en acier inoxydable
Le soudage est la méthode la plus courante pour créer des connexions permanentes à l'épreuve des fuites. Le soudage du gaz inerte en tungstène (TIG) est la technique préférée de l'acier inoxydable car il produit des soudures propres et de haute qualité avec une distorsion minimale. Il est essentiel d'utiliser un métal de remplissage compatible avec le métal de base pour maintenir la résistance à la corrosion de l'articulation. Une bonne préparation, y compris le nettoyage des extrémités du tube, est cruciale pour éviter la contamination, ce qui pourrait compromettre la soudure et conduire à une corrosion future.
Connexions mécaniques
Lorsqu'une articulation permanente n'est pas requise ou lorsque le soudage n'est pas pratique, des connexions mécaniques sont utilisées.
Raccords: Une grande variété de raccords, tels que les couplages, les coudes et les t-shirts - sont disponibles pour se connecter et changer la direction des tubes. Ces raccords sont souvent joints à des anneaux de compression ou à des connexions filetées pour créer un joint sécurisé et scellant.
Brides: Pour les plus grands tuyaux et systèmes qui nécessitent un démontage périodique pour la maintenance ou l'inspection, les brides sont la solution idéale. Les brides sont des colliers soudés aux extrémités des tubes, puis boulonnés avec un joint entre les deux pour créer un sceau solide à l'épreuve des fuites.
Entretien et soins
Bien que l'acier inoxydable soit très résistant à la corrosion, un entretien et des soins appropriés sont encore nécessaires pour assurer ses performances et son apparence à long terme.
Nettoyage et passivation
Le nettoyage régulier est la forme de maintenance la plus simple. Le savon doux et l'eau sont souvent suffisants pour éliminer la saleté et la crasse. Pour les taches tenaces, un nettoyant non abrasif peut être utilisé. Il est important de rincer et de sécher soigneusement la surface pour éviter les taches d'eau et la rouille.
La passivation est un traitement chimique qui améliore la résistance naturelle à la corrosion de l'acier inoxydable. Ce processus consiste à utiliser une solution acide (comme l'acide citrique) pour éliminer le fer libre de la surface de l'acier, renforçant ainsi la couche d'oxyde de chrome passive. La passivation est souvent effectuée après la fabrication ou le soudage pour éliminer les contaminants et restaurer la couche protectrice.
Empêcher la corrosion
Pour éviter la corrosion, il est essentiel d'éviter:
Contact avec l'acier au carbone: De petites particules d'acier au carbone peuvent s'intégrer dans la surface de l'acier inoxydable, conduisant à la rouille.
Nettoyants abrasifs: les tampons ou nettoyeurs abrasifs peuvent rayer la surface, endommager la couche passive et créer des sites pour que la corrosion commence.
Chlorures: Dans les environnements à forte teneur en chlorure, tels que les zones côtières, un nettoyage fréquent est nécessaire pour éliminer les dépôts de sel qui peuvent provoquer des piqûres de corrosion. L'utilisation d'un grade résistant au chlorure comme 316 est également une bonne mesure préventive.
Avantages et inconvénients
Comme tout matériau, les tubes en acier inoxydable ont leur propre ensemble d'avantages et inconvénients qui doivent être pris en compte pendant le processus de sélection.
Avantages des tubes en acier inoxydable
Résistance à la corrosion: Le principal avantage est leur capacité à résister à la rouille et à la dégradation chimique, ce qui leur donne une longue vie dans des environnements sévères.
Durabilité et résistance: les tubes en acier inoxydable ont une résistance à la traction élevée et peuvent résister à une pression extrême et à une contrainte mécanique, ce qui les rend fiables pour des applications exigeantes.
Propriétés hygiéniques: leur surface lisse et non poreuse les rend faciles à nettoyer et à stériliser, ce qui est essentiel pour les industries comme la transformation des aliments et les soins de santé.
Résistance à la température: ils fonctionnent bien à travers une large gamme de températures, des environnements cryogéniques à un chauffage élevé, sans perte de propriétés significatives.
Aesthésie: L'aspect propre et moderne de l'acier inoxydable en fait un choix populaire à des fins architecturales et décoratives.
Recyclabilité: L'acier inoxydable est 100% recyclable, ce qui en fait un choix respectueux de l'environnement.
Inconvénients des tubes en acier inoxydable
Coût: Les tubes en acier inoxydable sont généralement plus chers que les tubes fabriqués à partir d'autres matériaux comme l'acier au carbone ou le plastique.
Poids: L'acier inoxydable est plus lourd que certaines alternatives, ce qui peut être un inconvénient dans les applications où le poids est un facteur critique.
Exigences de soudage: Le soudage en acier inoxydable nécessite des techniques spécifiques et des matériaux de remplissage pour maintenir la résistance à la corrosion de l'articulation, qui peut être plus complexe que le soudage d'autres métaux.
